Maschine ausrichten
Nach Umzug oder Neuaufstellung: in die Waage, und in die Geometrie.
Ausgerichtet wird ab Fundament, mit elektronischer Wasserwaage auf dem Präzisionslineal. Auf dem Foto steht eine Flachschleifmaschine Okamoto 157 DXNC vor dem ersten Zug.
Wie wird eine Werkzeugmaschine ausgerichtet?
Die Maschine wird an den Füßen in die Waage gebracht und danach mit elektronischer Wasserwaage und Messuhr in ihrer Geometrie geprüft, Achse für Achse.
Die Waage
Zwei elektronische Libellen stehen auf dem Präzisionslineal quer über dem Tisch, wie auf dem Foto oben. Die Maschine wird an den Füßen gestellt, bis die Libellen über den ganzen Verfahrweg stehen.
Die Geometrie
Ist die Maschine in der Waage, folgt die Geometrie mit Libelle und Messuhr, Achse für Achse. Was dabei über der Toleranz liegt, wird geschabt und nicht an den Füßen weggedrückt.
Protokoll
Die Werte vor und nach dem Ausrichten gehen als Messprotokoll an Sie.
Wann muss eine Werkzeugmaschine neu ausgerichtet werden?
- Nach dem Umzug
- Die Maschine steht auf einem neuen Fundament oder in einer anderen Halle.
- Das Maß hält nicht
- Das Maß läuft über die Tischlänge weg, bei jedem Werkstück in dieselbe Richtung.
- Das Fundament hat sich gesetzt
- Der Hallenboden hat sich gesetzt, und die Maschine ist ihm gefolgt. An den Libellen ist das über den Verfahrweg abzulesen.
Was sonst überholt wird

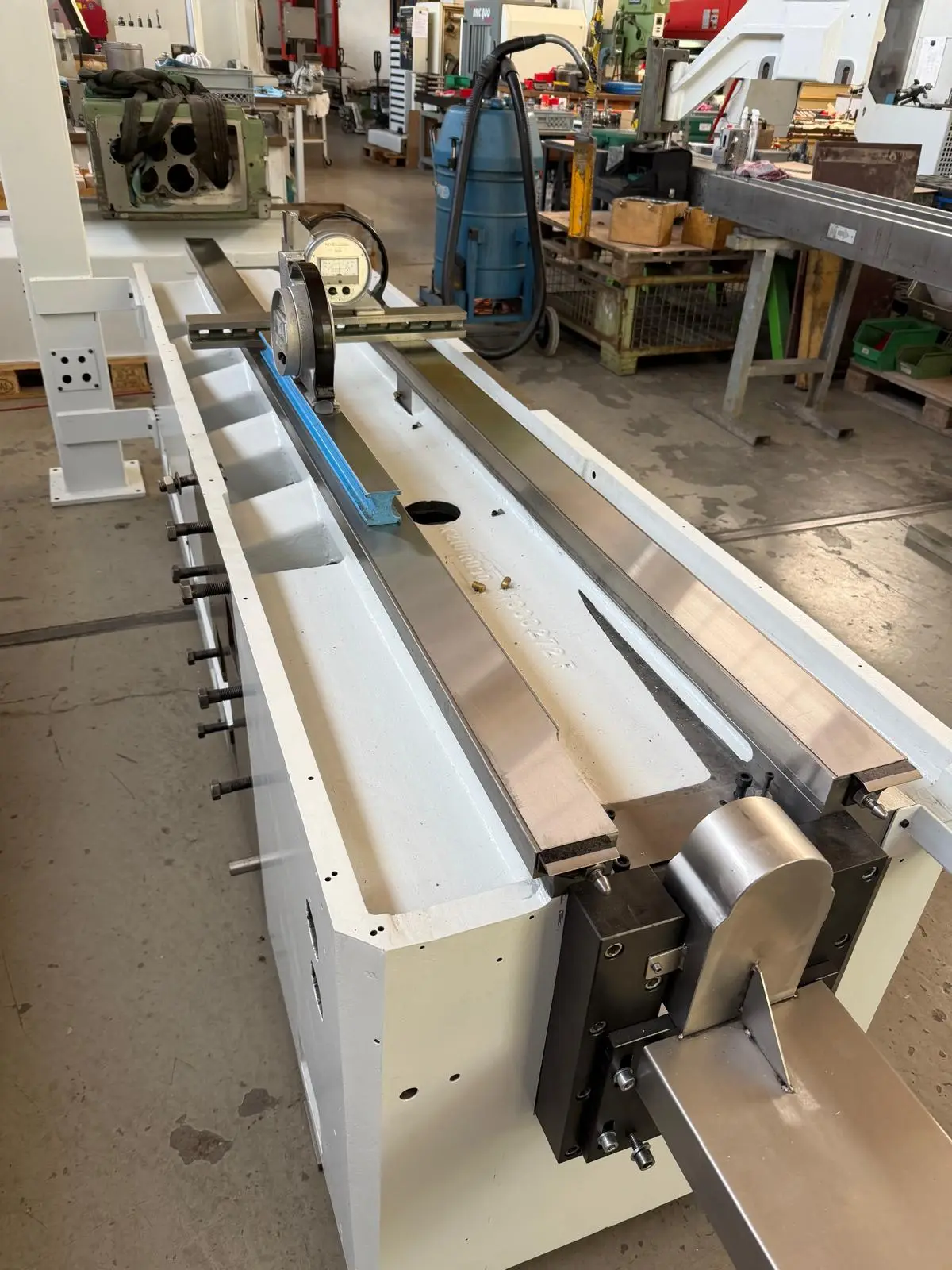

- Führungsbahnen überholenDie Bahn wird aufgenommen, nachgearbeitet und wieder gemessen. An Betten, Schlitten und Rundtischen.
- Schaben und NacharbeitenVon Hand, Zug für Zug. Auch an Bahnen, die weit über die Toleranz gelaufen sind.
- Ganze Maschinen aufarbeitenAufarbeiten und neu justieren, bis die Maschine wieder in ihrer Geometrie läuft.
- Gleitbelag am Schlitten erneuernNeuer Belag auf die Gegenbahn, danach mitgeschabt.
- MessungsdokumentationDie Messwerte werden aufgenommen und übergeben. Sie müssen der Fläche nicht ansehen, ob die Arbeit etwas taugt.
