Wie sieht ein Tragbild nach dem Schaben aus?

Aufnahmen von der Arbeit, in der aufgestellten Maschine und am ausgebauten Bett. Zu jeder steht, was darauf zu sehen ist.

28Aufnahmen

  • Ausgebauter Rundtisch mit Zahnkranz in einer Halle, beide Laufringe blau getuscht, das Tragbild als gleichmäßige Punkte über den ganzen Umfang.
    Rundtisch mit ZahnkranzBeide Laufringe tuschiert, Tragbild aufgenommenTuschierfarbeMaschinenbett schaben
  • Elektronische Libelle NIVELTRONIC auf einem Präzisionslineal über dem Magnettisch einer Flachschleifmaschine, darüber das Schild Okamoto 157 DXNC.
    Flachschleifmaschine Okamoto 157 DXNCTischführung aufgenommen, Libelle auf dem PräzisionslinealNIVELTRONIC, PräzisionslinealAbnahmeprotokoll
  • Langes Maschinenbett mit beiden Führungsbahnen blau getuscht. An der Kante sind Messstellen mit rotem Stift angezeichnet, in der Mitte liegen zwei Handschaber mit Kugelgriff.
    Langbett, ausgebautBeide Bahnen tuschiert, Messstellen mit Stift angezeichnet, Handschaber angesetztTuschierfarbe, HandschaberMaschinenbett schaben
  • Messuhr Mahr Zentimess an einem Magnetstativ, angesetzt an die Seite eines Maschinenbetts. Auf dem Guss sind Messstellen mit rotem Stift eingekreist.
    Maschinenbett, BettseiteMessstellen markiert, Bettseite über die Länge abgefahrenMessuhr Mahr Zentimess, MagnetstativAbnahmeprotokoll
  • Drehmaschine mit dem Schriftzug Boehringer am Spindelstock. Vor dem Bett liegt ein Granitlineal, darauf ein Messstativ mit Ausleger über den Bahnen.
    Drehmaschine BoehringerBett aufgenommen, Messstativ auf dem GranitlinealGranitlineal, MessstativAbnahmeprotokoll

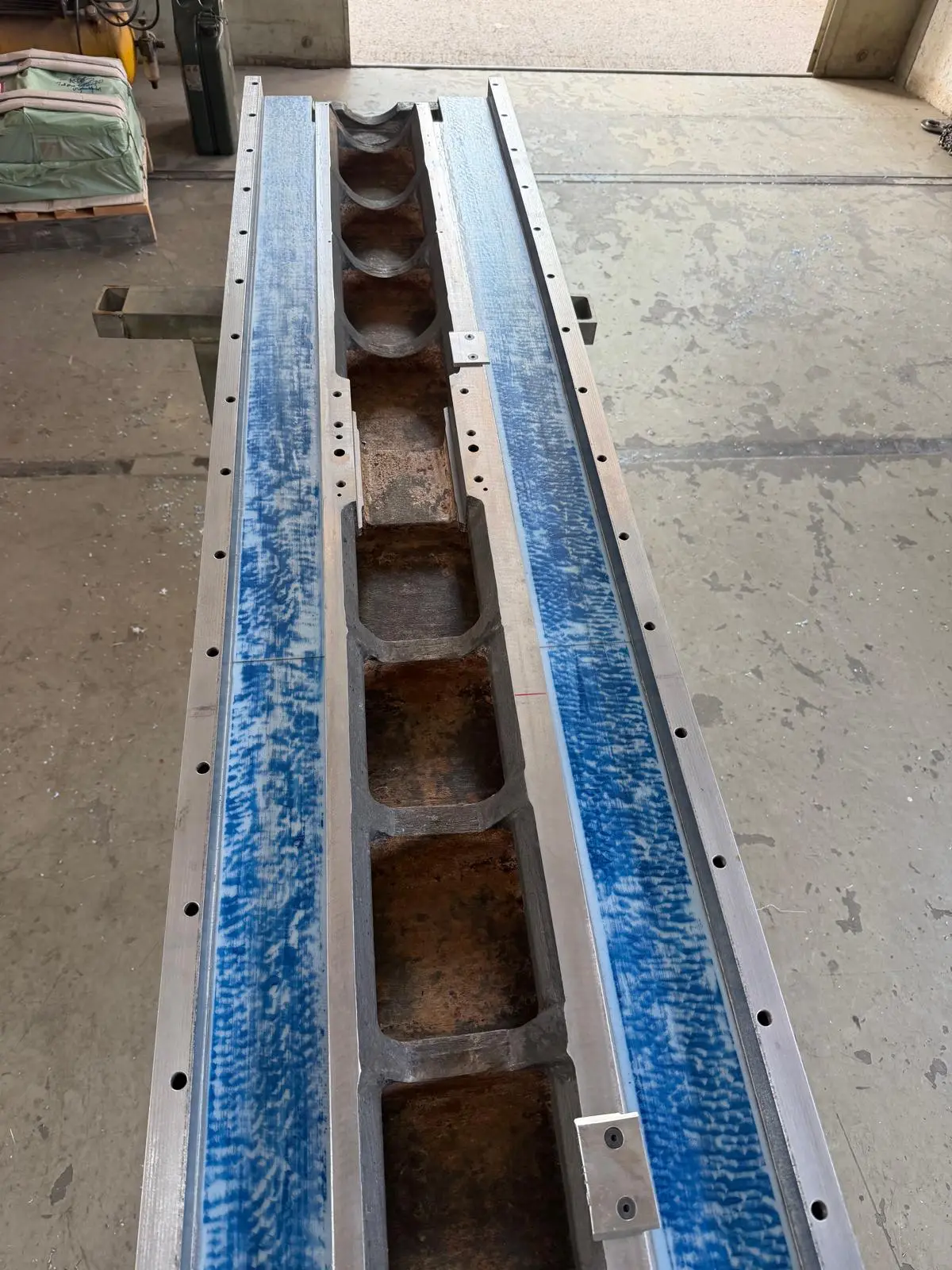

  • Ausgebautes Maschinenbett von oben, beide Führungsbahnen über die ganze Länge blau getuscht, in der Mitte die rohen Gussrippen.
    Maschinenbett, ausgebautBeide Führungsbahnen tuschiert, über die volle LängeTuschierfarbeMaschinenbett schaben

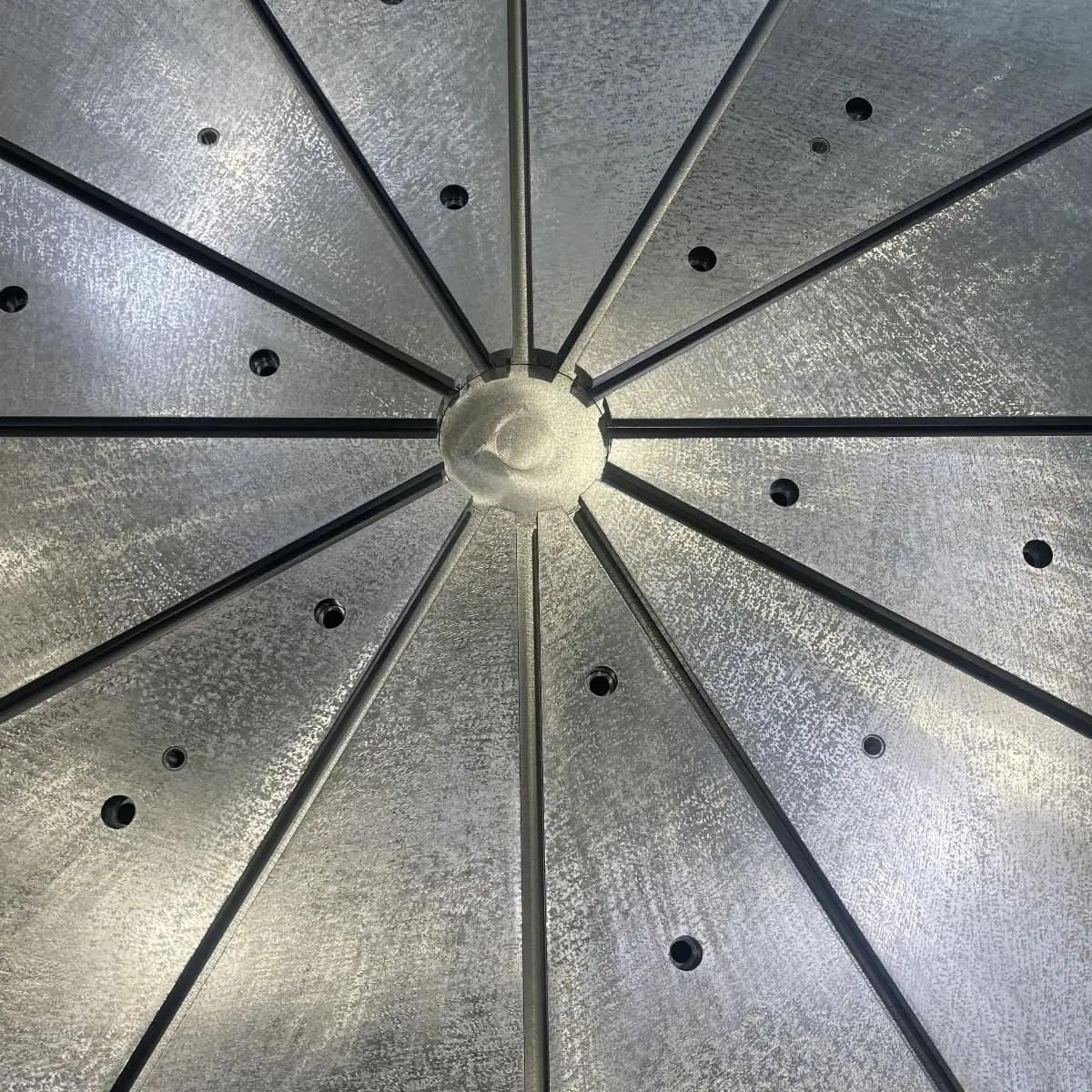

  • Fertig geschabter Rundtisch von oben, die Segmente zwischen den Nuten tragen das gleichmäßige Schabmuster bis zur Mitte.
    RundtischFertig geschabt, Schabmuster auf allen SegmentenMaschinenbett schaben

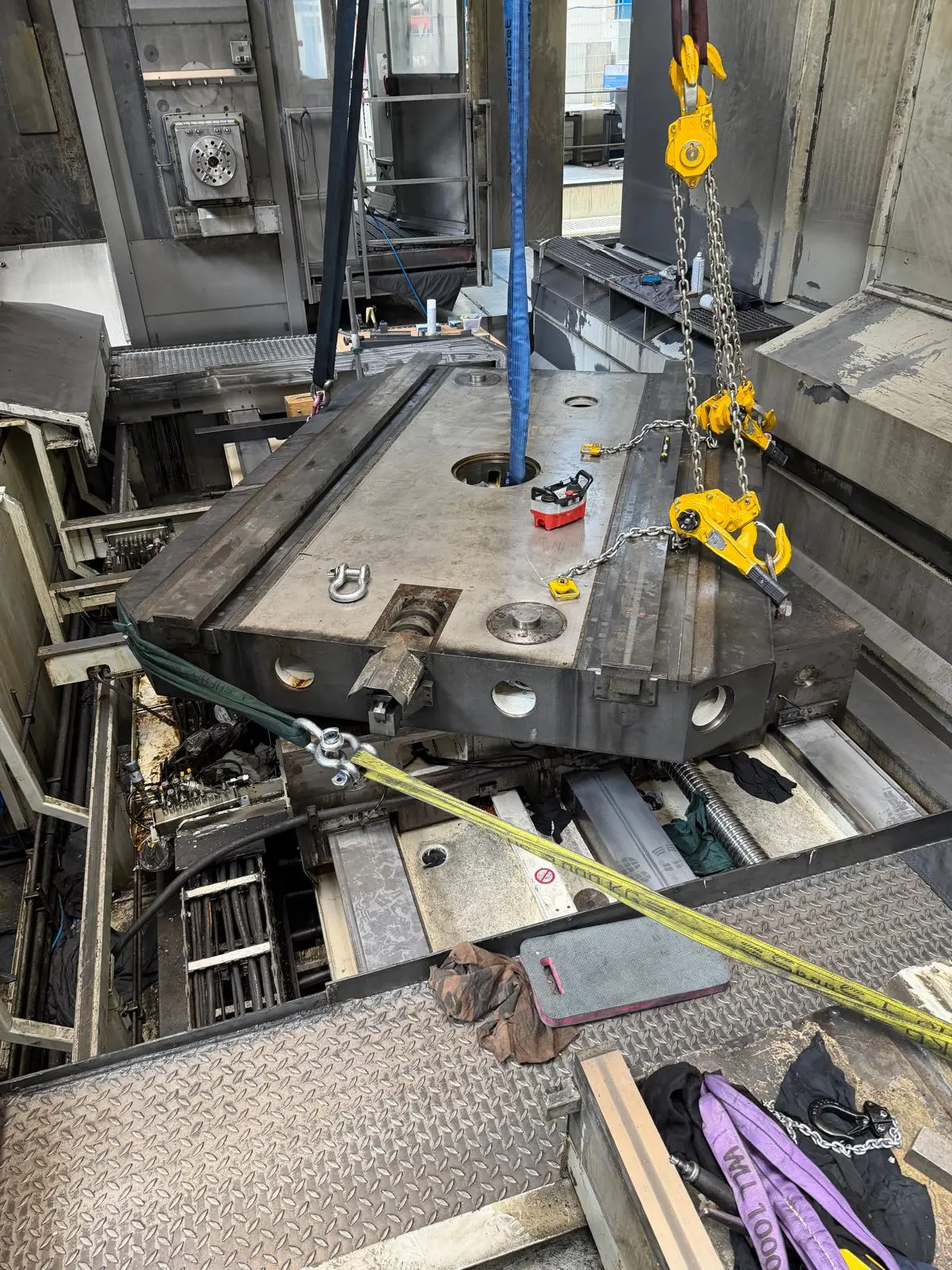

  • Großer Schlitten hängt an Kettengehängen über einer Werkzeugmaschine, darunter liegen die Führungsbahnen frei.
    Schlitten, am Kran ausgehobenFührungen in der aufgestellten Maschine freigelegtFührungsbahnen überholen

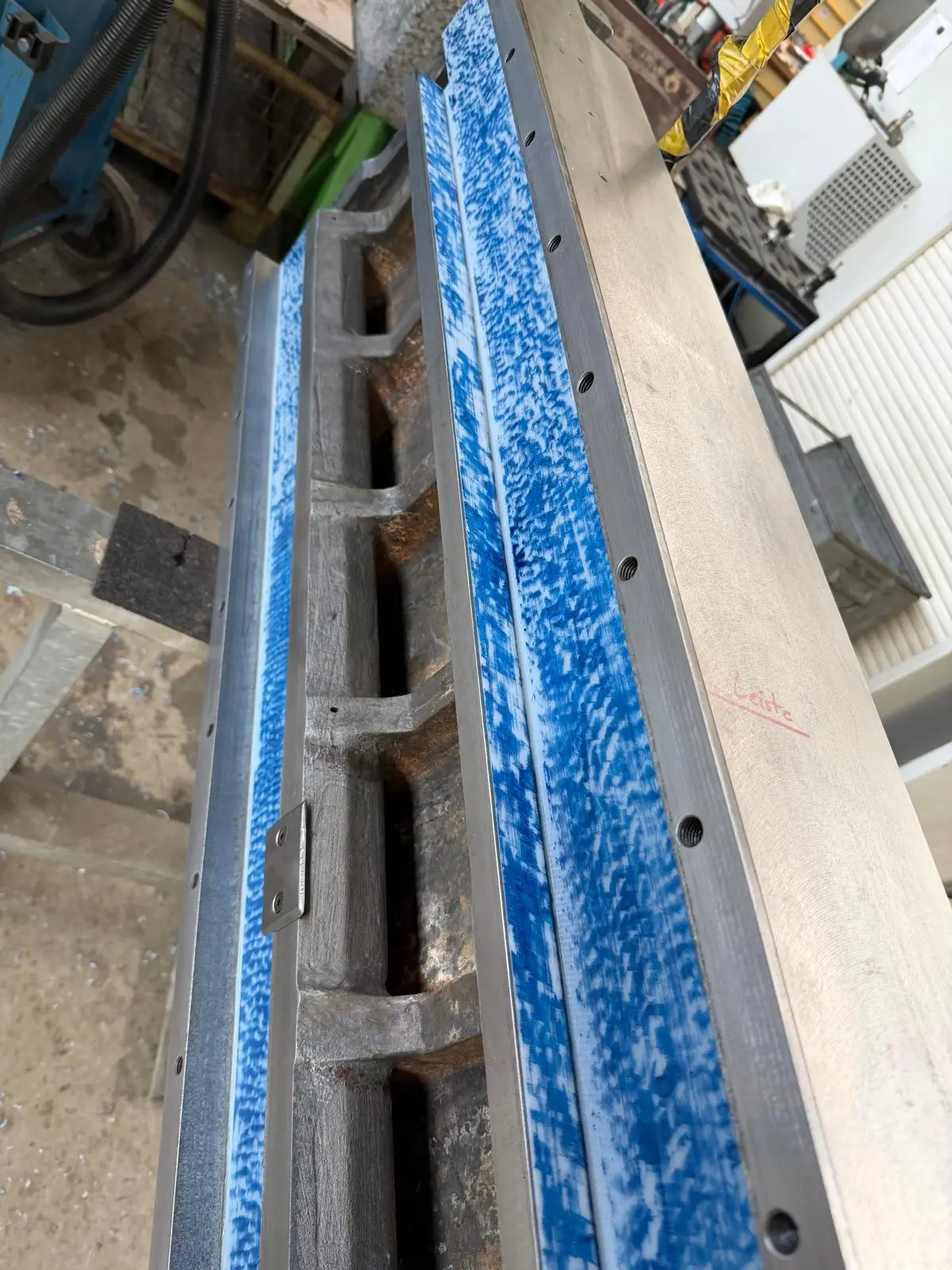

  • Zwei blau getuschte Führungsleisten an einem Maschinenbett, schräg von oben. Auf dem Guss steht mit rotem Stift das Wort Leiste.
    Führungsleiste am BettTuschiert, Tragbild über die volle LängeTuschierfarbeMaschinenbett schaben

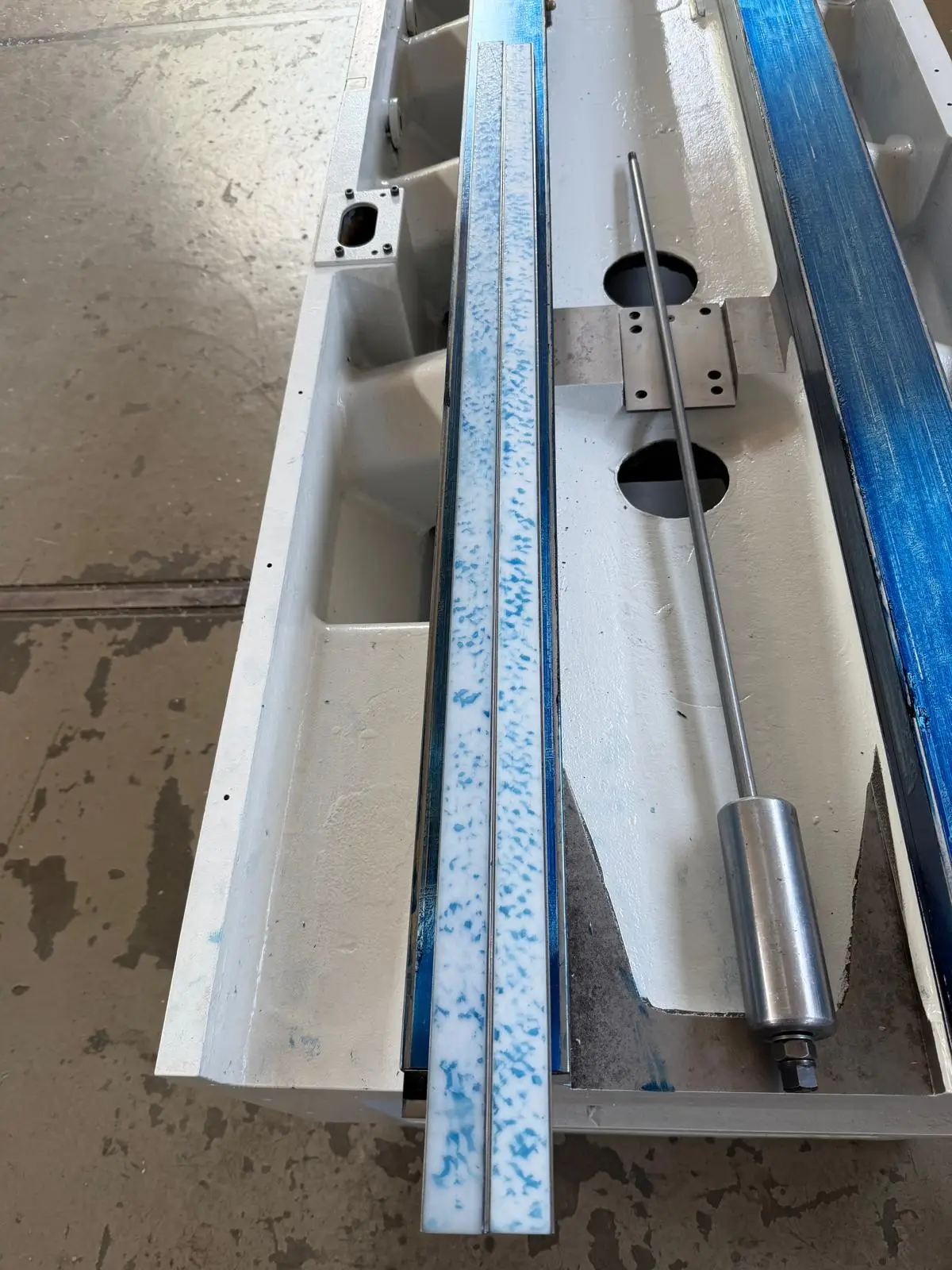

  • Weiß lackiertes Maschinenbett, eine schmale Leiste mit blauem Tragbild, rechts die durchgehend getuschte Bahn, dazwischen eine Kolbenstange.
    Maschinenbett, lackiertLeiste mit Tragbild, Bahn daneben tuschiertTuschierfarbeMaschinenbett schaben

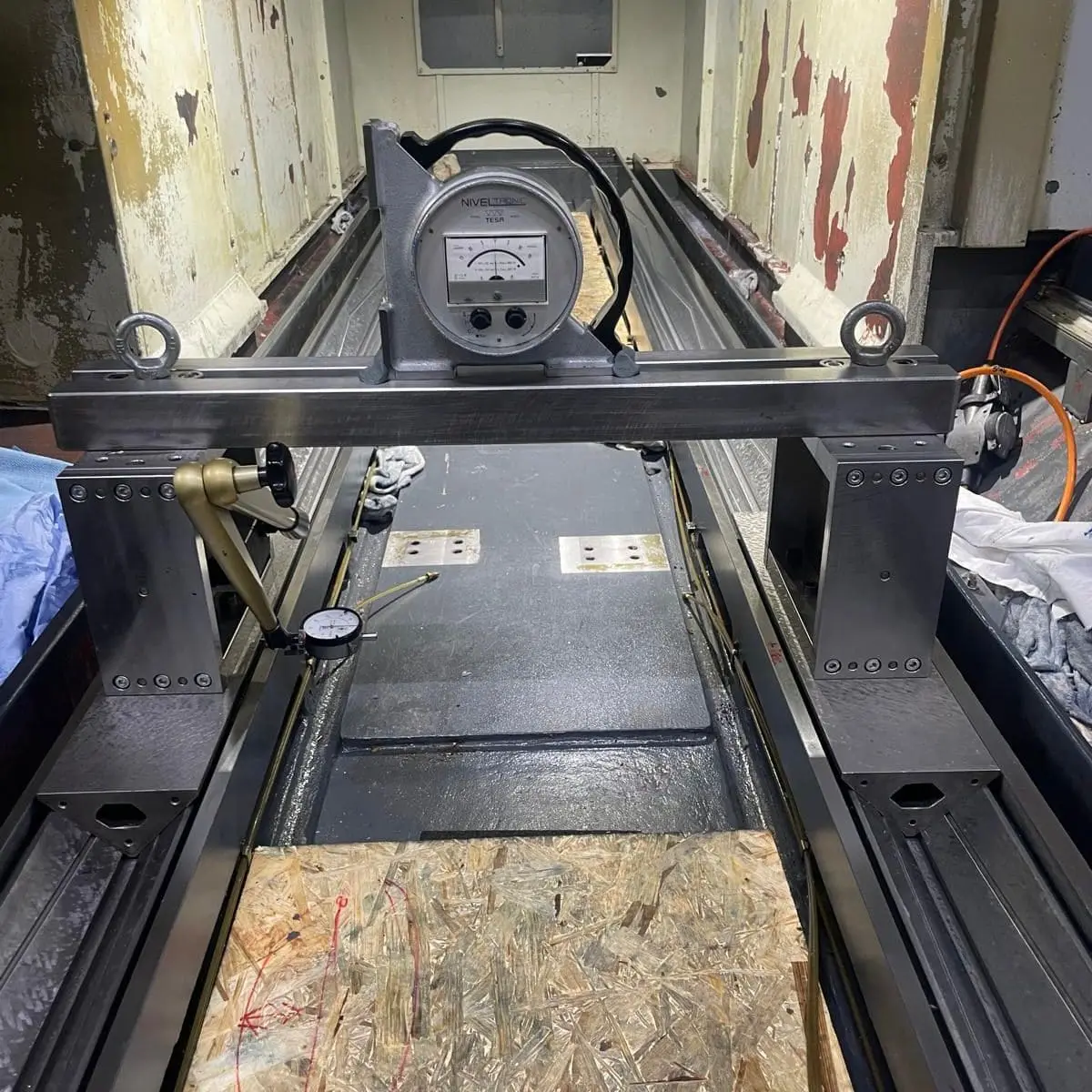

  • Messbrücke auf den Führungsbahnen im Inneren einer Maschine, darauf eine elektronische Libelle NIVELTRONIC, am Fuß eine Messuhr.
    Bettführung in der MaschineMessbrücke mit Libelle und Messuhr auf den BahnenNIVELTRONIC, Messuhr, MessbrückeAbnahmeprotokoll
  • Getuschtes Maschinenbett, beide Führungsbahnen zeigen das Tragbild über die volle Länge.
    LangbettTuschiert, Tragbild über die volle LängeTuschierfarbeMaschinenbett schaben

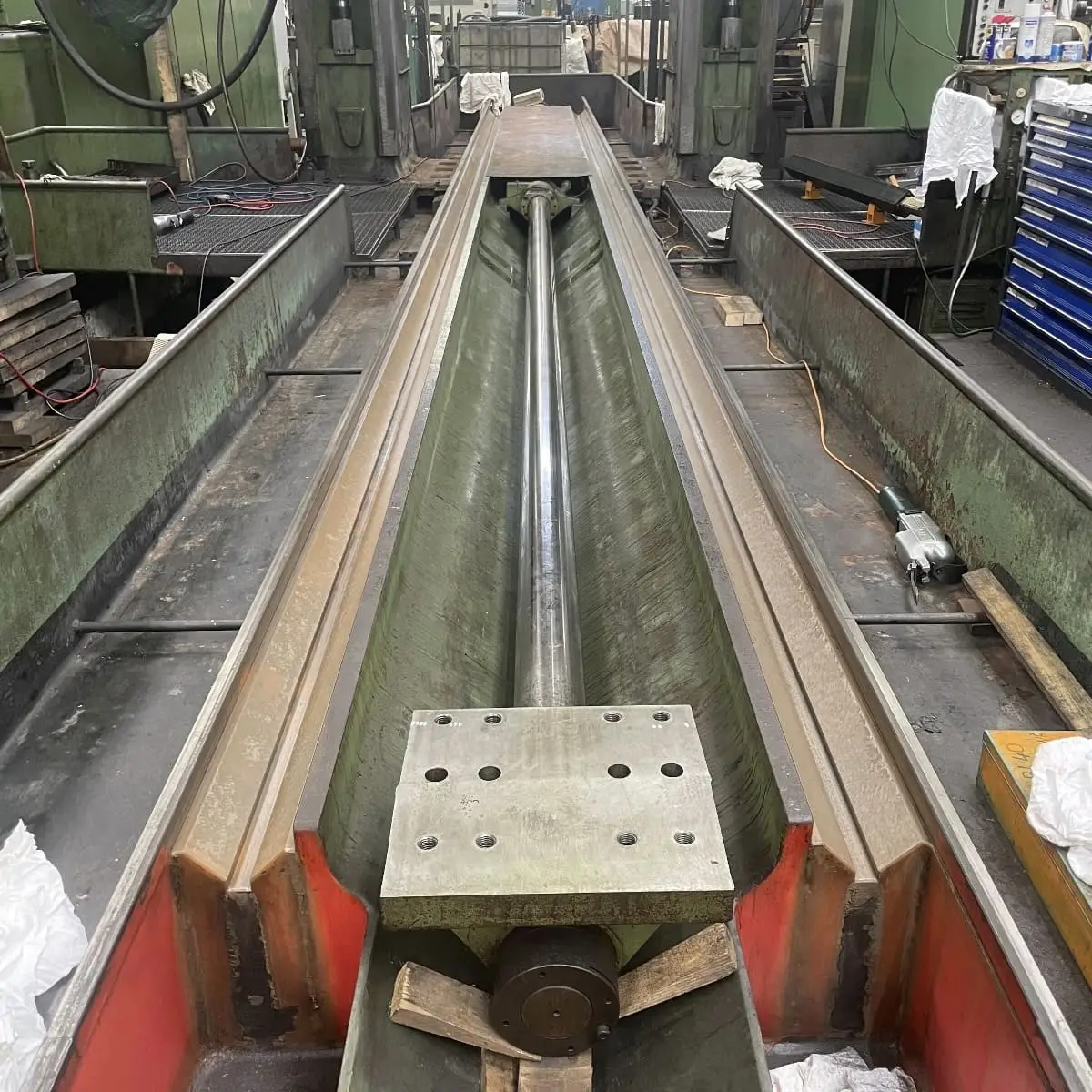

  • Langes Drehmaschinenbett in einer Halle, beide Bahnen blank nachgearbeitet, in der Mitte die Leitspindel.
    Bett einer LangdrehmaschineBeide Bahnen nachgearbeitet, Leitspindel im BettFührungsbahnen überholen
  • Zwei elektronische NIVELTRONIC-Libellen auf einem Präzisionslineal quer über dem Magnettisch einer Flachschleifmaschine Okamoto 157 DXNC.
    Flachschleifmaschine Okamoto 157 DXNCZwei Libellen auf dem Präzisionslineal, vor dem SchabenNIVELTRONIC, PräzisionslinealAbnahmeprotokoll
  • Großer getuschter Rundtisch einer Werkzeugmaschine, auf dem Guss steht eine Toleranzangabe mit rotem Stift.
    RundtischGetuscht, Vorgabe mit Stift auf dem GussTuschierfarbeMaschinenbett schaben
  • Digitale Messuhr auf einem Magnetstativ, angesetzt an ein Lineal über dem Rundtisch einer Werkzeugmaschine.
    RundtischDigitale Messuhr am Lineal, Wert abgelesenDigitale Messuhr, MagnetstativAbnahmeprotokoll
  • Weiß lackiertes Maschinenbett in der Halle, auf den Bahnen eine Messbrücke mit elektronischer Libelle.
    Maschinenbett, lackiertMessbrücke mit Libelle auf den BahnenNIVELTRONIC, MessbrückeAbnahmeprotokoll
  • Unterseite eines Schlittens mit Gussrippen, entlang der Kante die geschabte Gegenbahn mit dem Schabmuster.
    Schlitten, UnterseiteGegenbahn geschabt, von unten aufgenommenMaschinenbett schaben
  • Ausgebautes Langbett mit beiden Führungsbahnen blau getuscht. In der Mitte liegt ein Handschaber mit umwickeltem Griff bereit.
    Langbett, ausgebautBeide Bahnen tuschiert, Handschaber bereitTuschierfarbe, HandschaberMaschinenbett schaben
  • Messuhr Mahr Zentimess auf einem Magnetstativ, angesetzt an die Kante eines Maschinenbetts. Auf dem Guss sind Messstellen mit rotem Stift angezeichnet und beschriftet.
    Maschinenbett auf BöckenMessstellen angezeichnet, Bettseite abgefahrenMessuhr Mahr Zentimess, MagnetstativAbnahmeprotokoll
  • Frisch geschabte Führungsbahn, blau getuscht, mit dem gleichmäßigen Ölhaltemuster der Schabzüge. Links daneben der Kabelschlepp der Maschine.
    Führungsbahn in der MaschineFrisch geschabt, Ölhaltemuster der SchabzügeMaschinenbett schaben

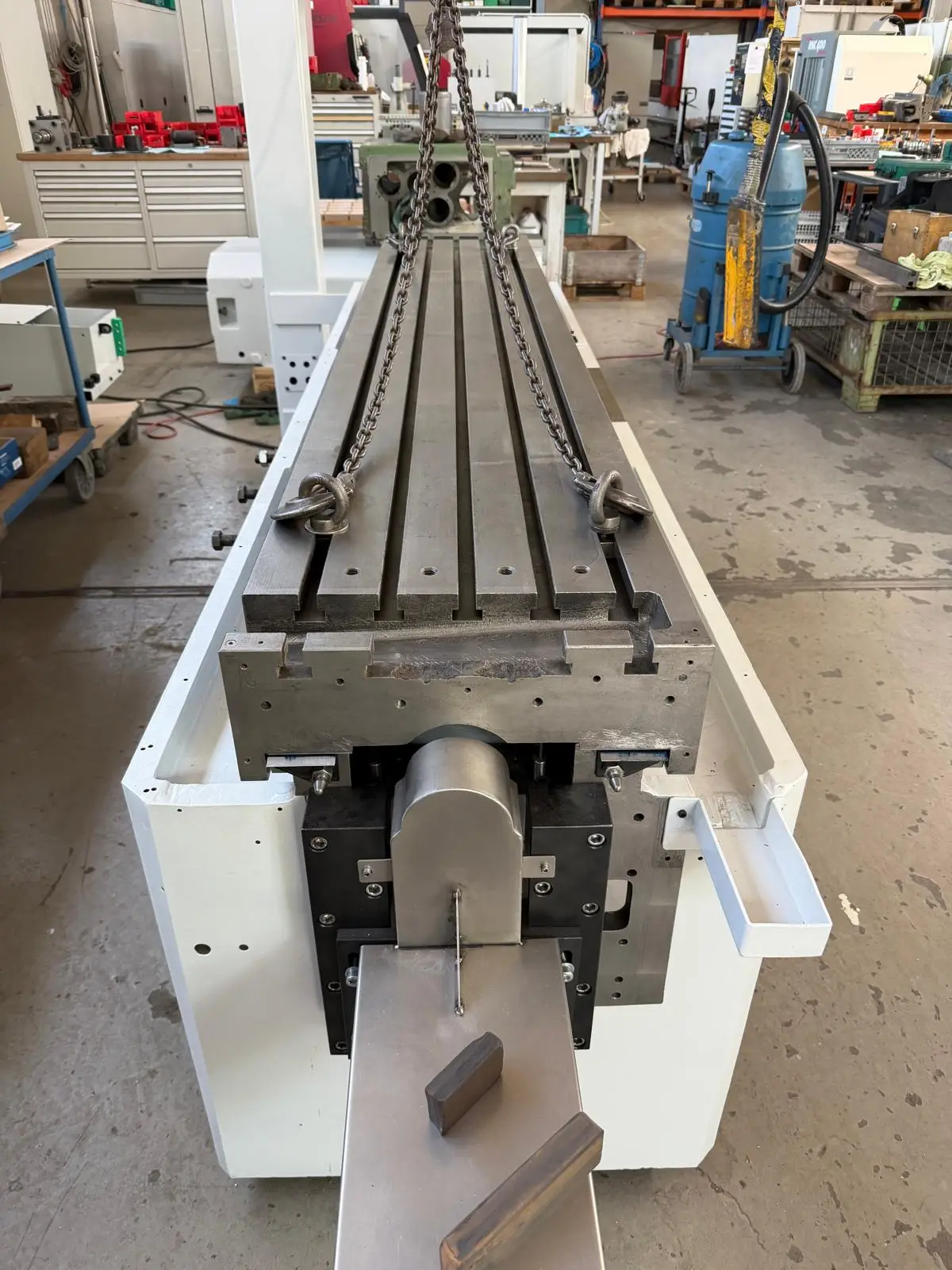

  • Weiß lackiertes Maschinenbett in der Werkstatt, der Tisch mit T-Nuten hängt am Kettengehänge und wird auf die Bahnen gesetzt.
    Maschinenbett, aufgearbeitetTisch am Kettengehänge auf das Bett gesetztFührungsbahnen überholen

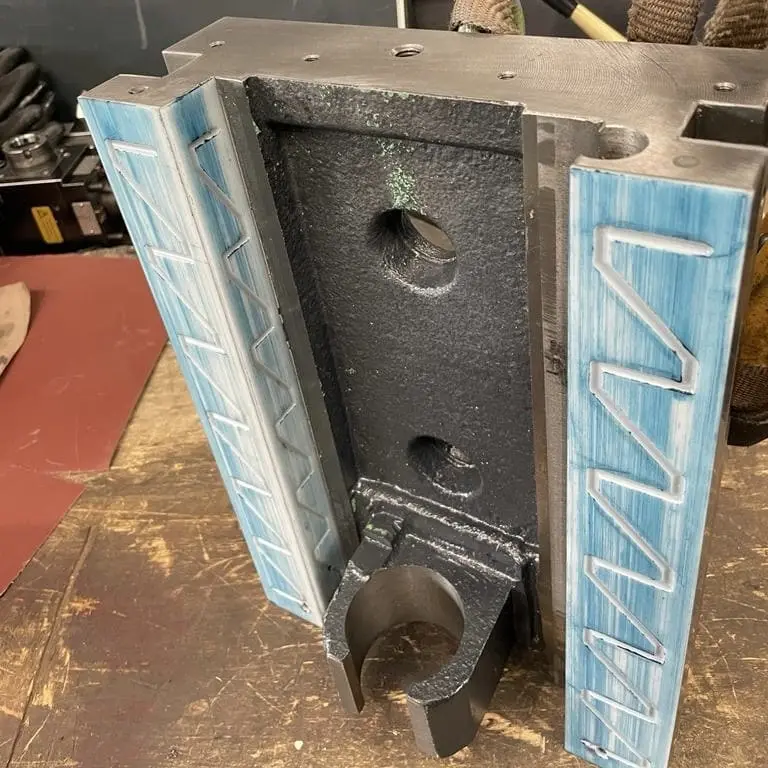

  • Kleiner Schlitten auf der Werkbank, beide Führungsbahnen blau getuscht, darin die eingearbeiteten Ölnuten im Zickzack.
    Schlitten, kleinBeide Bahnen tuschiert, Ölnuten eingearbeitetTuschierfarbeMaschinenbett schaben
  • Aufgearbeitetes Maschinenbett in der Werkstatt, weiß lackiert, mit zwei blau eingelaufenen Führungsbahnen.
    Maschinenbett, weiß lackiertAufgearbeitet, beide Bahnen eingelaufenFührungsbahnen überholen
  • Fluchtlinienprüfer UHL FLZ auf einem Stahlrohr in der Führung eines langen, blau lackierten Maschinenbetts. Daneben liegt ein Messblatt mit handschriftlichen Werten und ein Kugelschreiber.
    Langbett in der HalleFlucht der Führung aufgenommen, Werte von Hand ins MessblattFluchtlinienprüfer UHL FLZAbnahmeprotokoll
  • Schwarzes, hohles Vierkantlineal in der Führung eines langen, blau lackierten Maschinenbetts. Am hinteren Ende sitzt eine Aufnahme aus Aluminium mit Stellschrauben.
    Langbett in der HalleVierkantlineal in die Führung gelegt, Aufnahme für die Libelle aufgesetztVierkantlinealMaschinenbett schaben
  • Elektronische Libelle NIVELTRONIC von TESA in ihrer Aufnahme auf einem dunklen Lineal, das in der Führung eines langen, blau lackierten Maschinenbetts liegt. Dahinter die Halle mit Böcken und Hebebändern.
    Langbett in der HalleLibelle auf dem Lineal, Führung aufgenommenNIVELTRONICAbnahmeprotokoll
  • Langes, ausgebautes Maschinenbett auf dem Hallenboden, blau lackiert, an der Stirnseite Rost. Die Mitte zwischen den Führungen ist mit Pappe ausgelegt, darauf zwei Rollen Klebeband.
    Maschinenbett, ausgebautLiegt auf dem Hallenboden, die Mitte zwischen den Führungen mit Pappe ausgelegtFührungsbahnen überholen
